Принцип работы датчика дождя и света

Комбинированный датчик дождя и света выполняет функцию вспомогательного управления освещением, освобождающий водителя от ручного включения света фар, а также управляющую режимом стеклоочистителей в зависимости от степени покрытия влагой лобового стекла. Разработчики ставили перед собой цель разместить эти функции в одном блоке.

Место размещения

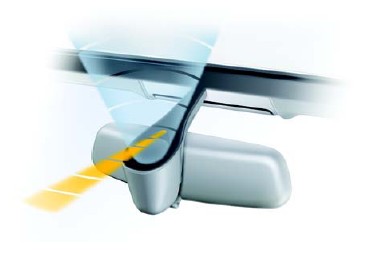

Датчик дождя и света размещен на лобовом стекле в держателе внутреннего зеркала заднего вида.

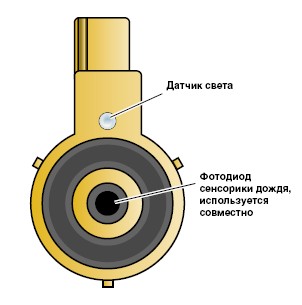

Назначение сенсора света
– Автоматическое включение и выключение фар
– Активация функции Coming Home/Leaving Home
– Распознавание дня и ночи для датчика дождя

Условия включения
Датчик света передает на блок управления бортовой сети информацию о необходимости включения фар при следующих условиях:
– сумерки
– темнота
– въезд в тоннель и проезд через тоннель
– езда по лесу

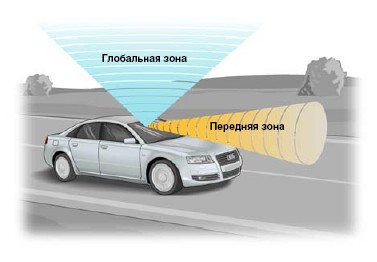

Для распознавания конкретных внешних условий, таких как езда по аллее деревьев или проезд через тоннель, предусмотрены две зоны измерения освещенности сенсорикой света. Глобальная зона оценивает непосредственную освещенность у автомобиля, а передняя зона оценивает условия освещения участка дороги перед автомобилем.

В зависимости от степени покрытия лобового стекла водой сенсорика дождя выполняет следующие функции:

– автоматическое включение и выключение стеклоочистителя в семи скоростных режимах
– включение фар во время дождя

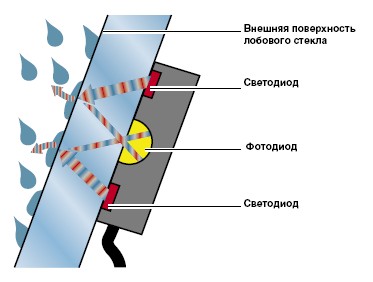

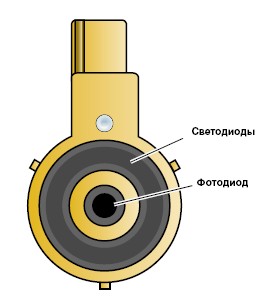

Для распознавания влаги на лобовом стекле в сенсорике дождя используется физический закон преломления света. Встроенные по кругу в датчик светодиоды, излучают с внутренней поверхности инфракрасный свет, который проходит через лобовое стекло.

Если лобовое стекло сухое, то инфракрасный свет отражается от внешней поверхности стекла. В результате фотодиод в середине датчика замеряет высокую силу света.

Если же лобовое стекло покрыто водой или каплями воды, то оптические свойства поверхности стекла изменяются. Свет из-за преломления через капли воды проходит через поверхность лобового стекла. В результате этого назад отражается незначительная часть инфракрасного света и фотодиод замеряет меньшую силу света (принцип измерения рассеивания света).
